Paroi de séparation mobile glissante en douceur panneau extra haut personnalisé couleur de la taille du matériau

Détails sur le produit:
Place of Origin: China
Nom de marque: Glawall
Certification: SGS, ISO 9001,UL, CE
Model Number: 100mm ultrahigh style
Conditions de paiement et expédition:
Minimum Order Quantity: 10 square meters
Prix: US$80.00 10 - 99 square meters
Packaging Details: wooden package
Delivery Time: 2-3 weeks
Payment Terms: L/C,D/A,D/P,T/T,Western Union
Supply Ability: 3000 square maters per month

Détail Infomation

Material: Aluminum frame+glass panel Transparency: Clear
Customizable: size, accessories Competitive price: yes
Panel Thickness: 60mm, 100mm glass type: strong tempered glass
Frame Material: Aluminum Advantage: Competitive price, good service, high professional, quality guarantee

Description de produit

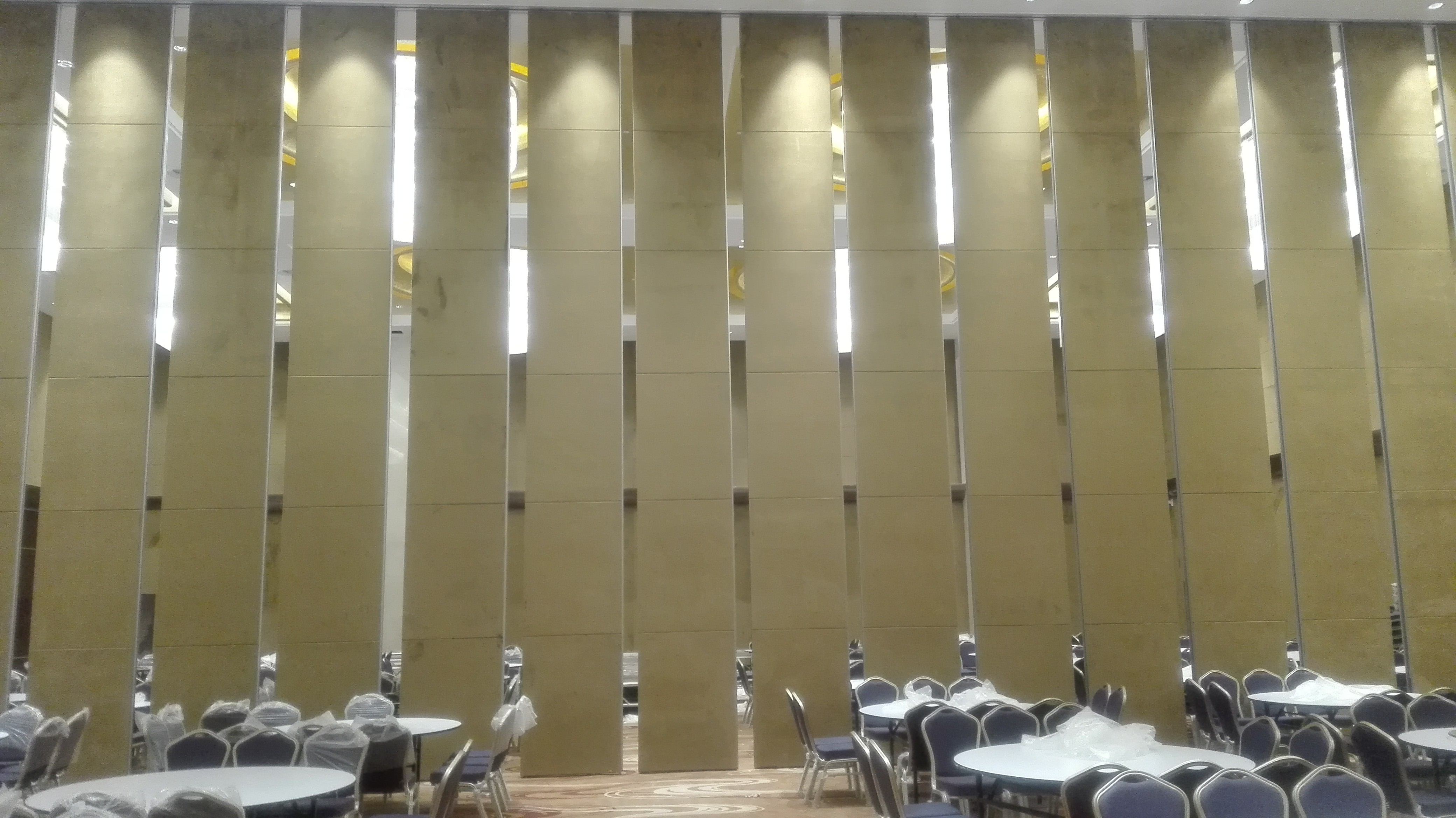

Paroi de séparation mobile glissante en douceur panneau extra haut personnalisé couleur de la taille du matériau 0


L'installation d'uneparoi séparative mobile extrêmement hauteLa construction d'un bâtiment d'une hauteur de 4 mètres ou plus nécessite une planification méticuleuse, des outils spécialisés et le respect des normes structurelles et de sécurité.et les meilleures pratiques pour assurer la stabilité, fonctionnalité et intégration esthétique.

1. Planification préalable à l'installation

A. Évaluation du site et examen de la conception

  • Mesures:
    • Confirmer la hauteur du plafond, les dimensions du sol au plafond et la géométrie de la pièce (par exemple, les dispositions droites ou en forme de L pour les systèmes de virage à angle).
    • Vérifiez les obstacles (par exemple, poutres, conduits, piliers) pouvant nécessiter des configurations de voie personnalisées.
  • Compatibilité structurelle:
    • Veiller à ce que le plafond puisse supporter le poids du système de rails et des panneaux (généralement 50 à 100 kg par mètre linéaire pour les modèles ultra-hauts).
    • Pour les plafonds en béton ou en acier, vérifiez la capacité de charge avec un ingénieur en structure.
  • Documentation de conception:
    • Examiner les dessins du fabricant (par exemple, disposition des voies, dimensions du panneau) et confirmer la compatibilité avec l'espace.


B. Préparation du matériel et des outils

  • Matériaux clés:
    • Système de rails (en aluminium ou en acier, pré-coupé en longueur).
    • Panneaux de séparation (préfabriqués avec des noyaux acoustiques/résistants au feu).
    • Matériel: rouleaux, charnières, joints pivotants, capteurs de sécurité et composants motorisés (le cas échéant).
  • Outils:
    • Le niveau laser, le ruban à mesurer, et une ligne de craie pour l'alignement.
    • Outils électriques: perceuse, frappeur, broyeur à angle et échafaudage/ascenseur pour les hauts plafonds.
    • Équipement de sécurité: chapeau, lunettes de sécurité et équipement de protection contre les chutes pour travailler en hauteur.


Paroi de séparation mobile glissante en douceur panneau extra haut personnalisé couleur de la taille du matériau 1


2. Étapes d'installation


A. Installation du système de voie

B. Montage et accrochage des panneaux

C. Caractéristiques de motorisation et de sécurité (le cas échéant)

D. scellement et finition

Étape 1: Marquer la position de la piste


  • Utilisez un niveau laser pour marquer la trajectoire de la voie du plafond, en veillant à ce qu'elle soit droite et plane.
  • Pour les systèmes à double voie (habituels dans les cloisons ultra-hautes), marquer à la fois la voie de charge supérieure et le rail de guidage inférieur (pour éviter les oscillations du panneau).
Étape 1: assembler les panneaux (s'ils sont préfabriqués)


  • Certains systèmes expédient des panneaux en sections; les assembler à l'aide de connecteurs fournis par le fabricant (par exemple, joints de langue et de rainure, pinces métalliques).
  • Fixer des rouleaux ou des unités de support au sommet de chaque panneau (ceux-ci se connectent à la voie du plafond).
Étape 1: Installer les moteurs


  • Monter des moteurs électriques ou des engrenages sur la voie (généralement au début/à la fin de la voie pour les systèmes linéaires).
  • Connecter les moteurs à un panneau de commande ou à une interface distante (par exemple, écran tactile, hub IoT).
Étape 1: scellement acoustique et climatique


  • Insérer des joints en caoutchouc ou des joints de pinceau entre les panneaux et sur les bords supérieur/inférieur pour améliorer l'isolation acoustique (classification STC) et l'étanchéité.
  • Pour les cloisons incendiaires, installer des bandes intumescentes (qui s'étendent lorsqu'elles sont chauffées pour sceller les espaces creux lors d'un incendie).
Étape 2: Monter la voie jusqu'au plafond


  • Plafonds en béton/acier:
    • Percer des trous pour les ancrages (par exemple, les ancrages à coin, les boulons de commutation) et fixer la voie à l'aide de vis ou de boulons M8 M10.
    • Utilisez un niveau d'esprit pour ajuster la piste pour un alignement horizontal parfait.
  • Plafonds en bois ou en revêtement de sol:
    • Installez des canaux de support en acier ou en bois entre les poutres de plafond pour répartir le poids, puis attachez la voie aux canaux.
Étape 2: accrocher les panneaux sur la voie


  • À l'aide d'un élévateur, soulevez chaque panneau en position et accrochez les rouleaux à la voie.
  • Pour les systèmes à virage, installer des charnières pivotantes aux intersections des panneaux pour permettre une rotation en douceur autour des coins.
  • Assurez-vous que les panneaux sont verticalement plombés à l'aide d'un bob plomb ou d'un niveau laser.
Étape 2: intégrer des capteurs de sécurité


  • Installez des capteurs infrarouges ou des bandes sensibles à la pression sur les bords du panneau pour arrêter le mouvement si des obstacles sont détectés (critique pour le respect des codes de sécurité tels que la norme EN 16005).
  • Tester la réactivité des capteurs en les déclenchant avec une main ou un objet; s'assurer que les panneaux s'arrêtent immédiatement.


Étape 2: Décoration et finitions esthétiques


  • Installez des moulures décoratives ou des plinthes pour couvrir les bords des rails et les rails de guidage.
  • Pour les cloisons vitrées, appliquez des garnitures de bord ou du 贴膜 (tinture / gravure) pour assurer la sécurité et la cohérence de la conception.
Étape 3: Installation du rail de guidage inférieur (le cas échéant)


  • Fixez un rail de guidage monté au sol le long du parcours de la cloison pour stabiliser les panneaux à la base.
  • Assurez-vous que le rail de guidage est aligné sur la voie du plafond pour éviter toute liaison.
/ / /




Paroi de séparation mobile glissante en douceur panneau extra haut personnalisé couleur de la taille du matériau 2


3Test et étalonnage

A. Épreuves fonctionnelles

  • Opération manuelle: Faites glisser les panneaux manuellement pour vérifier le mouvement en douceur, l'absence de liaison et la répartition uniforme du poids.
  • Opération motorisée: Testez la vitesse, le niveau de bruit et la précision de l'arrêt des entraînements électriques.
  • Retour en virage (le cas échéant): Navigation des panneaux autour des coins pour s'assurer que les pivots tournent en douceur et que les voies s'alignent correctement.


B. Contrôle de la sécurité et de la conformité

  • Épreuve de charge: Appliquer une force horizontale douce sur les panneaux pour assurer leur stabilité (pas de vacillation ou de détachement des rails).
  • Épreuves sonores et de feu:
    • Effectuer un essai STC à l'aide d'un sonomètre pour vérifier les performances acoustiques.
    • Pour les systèmes de sécurité incendie, veiller à ce que tous les composants (par exemple, joints, voies) répondent aux normes de résistance au feu requises (par exemple, ASTM E119).
  • Conformité au code: Vérifiez auprès des autorités locales du bâtiment que l'installation respecte les codes structurels, électriques et d'accessibilité (par exemple, ADA pour les hauteurs de poignée).



4. Défis et solutions communs

Le défi Solution
Plafonds et planchers inégaux Utilisez des supports réglables pour niveler la voie.
Poids excessif du panneau Veiller à ce que la structure du plafond soit renforcée; utiliser des systèmes de contrepoids pour les panneaux lourds.
Bruit lors du déplacement Lubrifier les rouleaux et les rails avec des lubrifiants à base de silicone; ajouter des plaquettes de feutre aux joints des panneaux.
Problèmes d'alignement dans les coins Les voies de virage pré-essai avec panneaux simulateurs; régler les angles de pivotement avant l'installation finale.


Paroi de séparation mobile glissante en douceur panneau extra haut personnalisé couleur de la taille du matériau 3


5Maintenance et meilleures pratiques

  • Lubrification régulièreLes rouleaux et les charnières à l'huile tous les 6 à 12 mois pour éviter les frottements.
  • Nettoyage des voies: Retirer les débris (poussière, copeaux de peinture) des rails pour éviter les embouteillages.
  • Inspections annuelles: Vérifiez les vis lâches, les joints usés et les performances du moteur; remplacez les pièces au besoin.
  • Formation: Fournir aux opérateurs des lignes directrices pour une utilisation sûre (par exemple, éviter les arrêts brusques, ne pas dépasser les limites de poids).


6Considérations spécifiques au fabricant

  • Suivez les instructions: Consultez toujours le manuel d'installation du fabricant (par exemple, Hufcor, Dorma Hüppe) pour les étapes spécifiques au modèle (par exemple, profils de voie uniques, mécanismes de verrouillage des panneaux).
  • Conformité à la garantie: Une mauvaise installation peut annuler les garanties, alors assurez-vous que des techniciens certifiés s'occupent du travail.

Exemple de calendrier d'installation

La scène Durée
Évaluation du site 1 ¢ 2 jours
Installation de voies ferrées 2 à 3 jours (pour une course droite de 20 m)
Accrochage et motorisation des panneaux 1 ¢ 2 jours
Test et étalonnage 1 jour


L'installation d'un mur de séparation mobile ultra-haute est un processus spécialisé qui exige précision et expertise.L'embauche d'une équipe d'installation certifiée et expérimentée dans les systèmes à forte charge est essentielle pour assurer la sécurité, la fonctionnalité et la performance à long terme.


Paroi de séparation mobile glissante en douceur panneau extra haut personnalisé couleur de la taille du matériau 4
